Як вибрати фрезерний верстат по дереву

Як вибрати фрезерний верстат по дереву

Фрезерні верстати – група устаткування по виду обробки металевих, дерев'яних, полімерних, композитних виробів і заготовок.

Принцип роботи – використання обертається фрези, яка ріже матеріал в потрібному напрямку і під потрібним кутом.
У цьому відмінність від верстатів токарних, в яких використовується нерухомий різець, а деталь рухається і обертається.

Операції, виконувані на фрезеровальном верстаті

Конструктивні особливості такого типу верстатів дозволяють здійснювати наступні виробничі операції:

  1. Обробка площин внутрішніх і зовнішніх.
  2. Формування складних фасонних поверхонь.
  3. Нарізування пазів, канавок, опрацювання шліців.
  4. Вирізання зубців.
  5. Створення профілів зубчастих коліс, у тому числі евольвентних, тобто забезпечують сталість передатного відношення.
  6. Створення торцевих поверхонь, у тому числі формування профілів на торцях, тобто фігурна обробка.
  7. Созжание конструктивних і декоративних елементів, нанесення візерунків рельєфного типу.
  8. Обрізку заготовки.
  9. Шліфування поверхонь.

Пристрій верстатів

Фрезерний верстат

Фрезеровочные верстати бувають різних розмірів і конфігурацій, але основні конструктивні елементи однакові:

  • Підстава, на яке встановлюється конструкція.
  • Станина, яка являє собою корпус для кріплення основних вузлів.
  • Повзун для підтримки оснастки, присутня не на всіх типах верстатів.
  • Консоль для горизонтального переміщення. Існують бесконсольні верстати.
  • Робочий фрезерний стіл для розміщення заготовки і санчата для пересування столу.
  • Шпиндель – основний вузол, на якому кріпляться фрези. Він передає на робочий інструмент крутний момент.
  • Цанга - пристосування для фіксації ріжучого інструменту.
  • Супорт – елемент для кріплення шпинделя.
  • Набір електродвигунів.

Всі разом ці вузли забезпечують злагоджену роботу верстата. Модифікації бувають різні, але принцип конструкції і роботи зберігається незмінним.

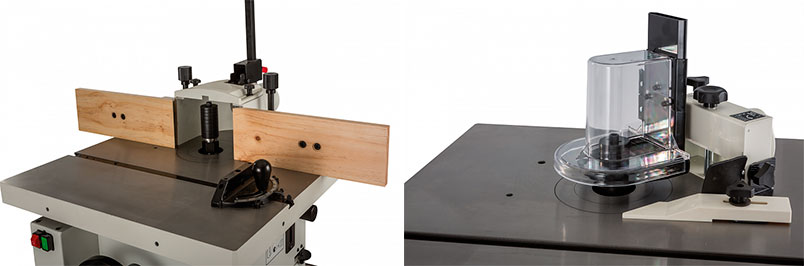

Різновиди фрезерних верстатів

Фрезерувальний верстат

Обладнання з працюючими фрезами класифікуються за кількома ознаками.

Основні групи верстатів розрізняються за принципом руху шпинделя. Верстати поділяються на:

  • Вертикально фрезерні. Вісь обертання шпинделя розташовується вертикально. Існують модифікації, в яких шпиндель додатково повертається навколо горизонтальної осі.
  • Горизонтально-фрезерні. Обертання шпинделя і відповідно фрези відбувається по горизонтальній осі.
  • Об'єднані мають рухому фрезерну головку, вона переміщує робочий інструмент з горизонтального у вертикальне положення і назад.

Поряд з цією класифікацією, верстати поділяються на поздовжньо–фрезерні, вони працюють з великими поверхнями, копіювально-фрезерні, здатні копіювати малюнок, формуючи фасонную поверхню.

Інший критерій класифікації – спосіб управління фрезеровочным верстатом. Управління буває

  • Ручне.
  • Напівавтоматичне.
  • ЧПК – числове програмне керування.

Управління будь-яким типом верстата влаштовано досить непростим чином. Найбільш складне воно у верстатів з ЧПУ: вони направляються програмним забезпечення, яке закладаються алгоритми дії пристрою. Робота обладнання відбувається через контролер. Різні компанії розробляють програмне забезпечення для верстатів з таким типом управління.

Верстати дозволяють організувати процес 2D і 3D фрезерування. Перший варіант інакше називається контурним видом робіт.

Розрізняються верстати за видами матеріалів, які вони здатні обробляти.

Основні види за цією ознакою:

  • фрезерувальний верстат по дереву;
  • фрезерний верстат по металу.

Перший варіант відрізняється більшою простотою конструкції, він близький до ручним і зручний в експлуатації.

Верстат по металу обробляє більш масивні матеріали, ніж дерево, тому до нього пред'являють більше вимог по міцності вузлів та деталей. Він більш універсальний, працює з різними матеріалами, включаючи композити і полімери.

Розрізняється фрезеровальное також обладнання по потужності.

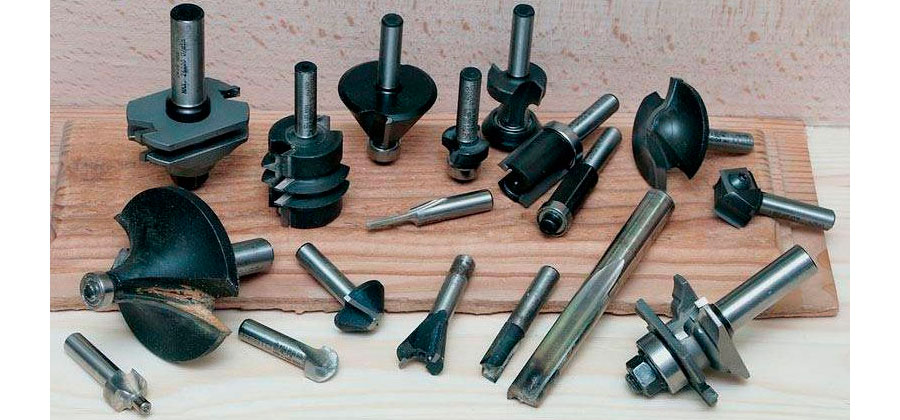

Фрези та їх різновиди

Фрезерувальний верстат

Основний ріжучий елемент фрезерувальних верстата – фреза, хоча можливо підключати до роботи інші інструменти: свердла, плоскі ножі.

Фрези розрізняються за призначенням:

  1. Циліндричні орієнтовані на обробку відкритих поверхонь. У них похилі зубці, розташовані по периметру циліндра.
  2. Торцевого типу. Вісь такогоінструменту перпендикулярна до поверхні деталі або заготовки. Зубці знаходяться на торцевих і циліндричної частинах.
  3. Кінцеві нагадують свердла і призначені для відпрацювання пазів і поглиблень, а також ускладнених профілів.
  4. Дискового типу. Такі фрези доріжки прорізають, пази. З їх допомогою успішно проходить розкрій матеріалу.
  5. Кутові являють собою різновид дискових, але зуби розташовані по периметру усіченої піраміди. Вони застосовні для формування розгорток, зенкеров, кутових канавок. Можуть бути право - і лівобічними, симетричними і асиметричними.
  6. Фасонні – найскладніший вид інструменту серед фрез, їм надають складну форму для спеціальних канавок.

Фрези бувають цільні, збірні і складові

Збірні можуть бути забезпечені плоскими ножами, одно - або двосторонніми, для фрезерування по плоскій поверхні або вибірки профільного перетину.

Цільні фрези зазвичай мають більше різців, ніж збірні, що визначає їх високу продуктивність, і більш безпечні, від них не відлітають гострі частини.

Широкий спектр робочих інструментів перетворює навіть невеликий і простий за конструкцією верстат універсальний пристрій. Це особливо актуально для фрезерного верстата по дереву, на якому можна створювати різноманітні за виглядом і фасоном вироби, предмети меблів, дизайнерські твори.

Вибір фрезерного обладнання

Коли виникає необхідність встановлення фрезерних верстатів, насамперед, варто задуматися про технологічною картою виробництва, щоб зрозуміти скільки верстатів і якого типу необхідно для роботи. Це стосується і маленькій майстерні, для якої потрібно купити фрезер по дереву, і середнього за масштабами цеху з обробним устаткуванням.

Технологічна карта включає в себе відповіді на питання:

  • Які технологічні операції будуть проходити на виробництві?
  • В якій послідовності вони будуть проходити?
  • Яка періодичність однотипних рутинних дій?
  • Скільки часу піде на ті чи інші операції?

Ці питання допоможуть чітко сформулювати, які потреби цеху або майстерні на деревообробних верстатах, потрібно обладнання з напівавтоматичним управління або з ЧПУ, або можна обійтися більш простими видами. Це дозволити економно підійти до вибору обладнання та комплектуючих, купити фрезерний верстат або верстати потрібного типу.

Фрезерний верстат по дереву

Важлива тема - характеристики шпинделя, як основного працюючого механізму, що забезпечує обертання фрези.
До цих параметрів відносяться: потужність електродвигуна, який забезпечує швидкість обертання; показники розгону, вони впливають на плавність роботи; рівень шуму, автоматична зміна інструменту. Види охолодження шпинделя: повітряне або водяне обумовлюють шумові характеристики.

Швидкість роботи шпинделя, як найважливіший параметр, розраховується за спеціальними таблицями, які складаються для певного виду фрез та конкретного матеріалу.
зокрема, для деревообробних верстатів різні параметри у разі різних порід дерева: Ясена, Горіха, Граба, Акації, Самшиту, Клена.

При виборі варіанту обробного устаткування варто звернути увагу на комплектацію верстатів. Один і той же модельний ряд представлений обладнанням з різними технічними характеристиками.

Серед них основні:

  • Приводна потужність.
  • Максимальний хід шпинделя
  • Система видалення стружки.
  • Пристрій охолодження інструменту.
  • Вакуумний стіл.
  • Автоматична зміна робочого інструменту.
  • Електродвигуни та електропривод.

Фрезерні верстати в інтернет магазині

В магазині широкий вибір фрезерного верстатного обладнання найкращих виробників.

Це дві великі групи верстатів: для деревообробки і для металообробки вітчизняного і зарубіжного виробництва.

Обладнання поєднує в собі кращі традиції та найсучасніші розробки в галузі верстатобудування. Ми ретельно відбираємо і відстежуємо останні тенденції в області фрезерного та інших видів верстатобудівної продукції.

Інтернет-магазин VDR.com.ua - офіційний дилер більшості торгових марок верстатів та обладнання, що забезпечують ринок сучасним обладнанням виробництва і обробки матеріалів.

На все обладнання надається гарантія від 1 року і більше, в залежності від виробника.

Доставка день в день, по Києву-безкоштовно, самовивіз безкоштовно. По Україні – за тарифами перевізника.
